88E1548-A1-BAM2C000以太网 IC Marvell

发布时间：2023-06-28 17:01:45     浏览：831

Marvell最新升级88E1548-A1-BAM2C000单片器件在单独单片ic上包括4个单独的千兆以太网收发器。各个收发器在CAT5双绞线电缆上实行1000BASE-T和100BASE-TX全双工或半双工以太网接口具备CAT3中所有物理层性能、对电缆线4和5实行10BASE-检测全双工或半双工以太网接口中的所有物理层性能。

(88E1548)A1-BAM2C000设备兼容4个串行千兆介质单独端口（QSGMII），适用于相互连接到MAC/交换机端口。(88E1548)A1-BAM2C000将成为四合一.使用速度为25Gbps的SGMII端口被组成两个使用速度为5Gbps的差分信号。QSGMIIII与SGMII相比较，主要减少了MAC端口上的I/o引脚数，并减少整体功能损耗。

(88E1548)A1-BAM2C000器件兼容在SGMII应用上MAC端口上铜电缆到SGMII。此外，SGMII还可以作为光纤线/SFP使用的媒体端口。(88E1548)A1-BAM2C000也能够在SGMII中配置（系统）到自动介质铜/在混合媒体应用中通过光纤线模式使用。

(88E1548)A1-BAM2C000器件兼容四种办公模式。三种模式使用QSGMII兼容铜电缆、SGMII/光纤线或自动媒体检测出铜或SGMII/Fibre。第四种模式兼容SGMII相互连接到铜线。(88E1548)A1-BAM2C000兼容IEEE802.3az低能耗以太网接口（EEE），并满足IEEE802.3az。

(88E1548)A1-BAM2C000将MDI终端电阻和电容整合到PHY中。这种电阻集成优化了线路板布置，并通过降低外部器件的数量来减少线路板成本费用。新型的Marvell校正电阻方案有望突破并超出IEEE802.3插入损耗规格的控制精度。在铜应用上，88E1548-A1-BAM2C000每接口功能损耗400mW。这根据清除热管散热器从而减少空气对流需求而减少了控制系统的成本费用。

(88E1548)A1-BAM2C000充分满足IEEE802标准.3标准。(88E1548)A1-BAM2C000包含PMD、PMA和PCSmac层。(88E1548)A1-BAM2C000实行PAM5、8B/10B、4B/5B、MLT-3、NRZI和曼彻斯特编码/解码；数字时钟/数据修复；流密码加扰/解扰；接收器数据通路的数字响应式均衡和配电线路发射器脉冲整型的高通滤波器；及其自动协商和管理�？�。

(88E1548)A1-BAM2C000兼容所有三种速率的自动MDI/MDIX实现更加轻松安装操作并减少安装成本费用。

(88E1548)A1-BAM2C000采用新型混合信号处理技术，以每秒千兆位的数据传输速率实行均衡、回音和串扰清除、数据修复和改错。(88E1548)A1-BAM2C000功能损耗非常低，同时在高噪声环境里实现稳定的性能。(88E1548)A1-BAM2C000由集成的高端虚拟电缆测试仪组建（VCT）兼容?)实现故障测试和高级电缆线性能管理。


特征

兼容节能以太网（EEE）-满足IEEE802.3az

88E1545兼容一种操作方式

-QSGMII（系统）到铜

88E1543兼容两种操作方式

-SGMII（系统）到铜

-双端口SGMII（系统）到铜/光纤线

88E1548兼容四种操作方式

-QSGMII（系统）到铜

-QSGMII（系统）到SGMII/光纤线（介质）

-QSGMII（系统）到铜/SGMII/光纤线自动介质

-SGMII（系统）到铜

低功耗

集成化MDI终端电阻器和电容器

集成化高级虚拟电缆测试仪?（VCT?)电缆线诊断功能性

双对电缆安装的“降档”模式

各个端口最多兼容四个可编程警示灯，用作指示链接、速度和活动功能性

兼容高级电源管理模式，可明显节省电源

适合所有3种启动速度（包括100BASE-TX和10BASE-T）的MDI/MDIX自动交叉

自动极性校正

25MHz、125MHz或156.25MHz参考时钟选项

时钟级联最多两个下游设备

用作诊断的各种环回模式

兼容IEEE1149.1JTAG和1149.6ACJTAG

只提供满足绿色标准的封装

选用带EPAD封装的14x20mm128管脚LQFP生产制造

88E1545和88E1543器件，选用带EPAD封装的14x20mm128管脚LQFP生产制造

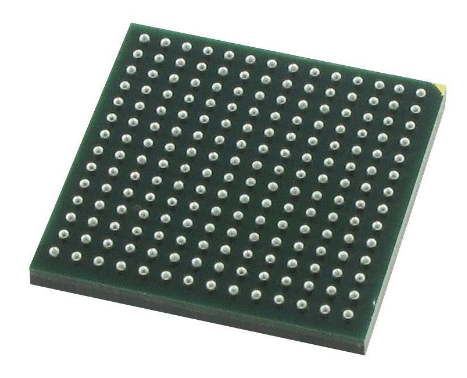

88E1548器件，选用15x15mm196管脚TFBGA封装生产制造

Marvell在数据传输、网络、存储解决方案方面，始终保持前沿。深圳市立维创展科技有限公司拥有优势Marvell分销资源，期待与各同行客户合作。

详情了解Marvell请点击：/brand/83.html
