英飞凌BCR431U低压差线性LED驱动器IC

发布时间：2023-12-28 11:02:01 浏览：1305

英飞凌的 BCR431U 是一款低压差线性 LED 驱动器 IC，采用小型SOT23-6 封装，它采用内部晶体管和最少的外部元件，易于使用且具有成本效益，并且可以在不连接外部功率晶体管的情况下，独立完成LED 恒定电流的调节和控制。该产品适用于驱动高达 37mA 的LED应用，同时该IC 的可工作电压范围为 6V 到 42V。LED 驱动电流的大小可以通过调整连接在RS 引脚的高阻抗电阻 Rset来实现。在LED 驱动电流为37mA的情况下，IC 内部集成的LED 驱动电路最大压降仅为200mV，这不仅极大地提高了整体系统的效率，还可以提供额外的电压裕度，以补偿 LED 正向电压和电源电压的容差。由于该IC内部集成了智能温度控制电路，所以当BCR431U的结温非常高时，系统会自动降低 LED 驱动电流，这样就减低了系统因为驱动电流过高而导致温升过高的风险。

与现有的 BCR 产品相比，英飞凌的新型 BCR43X 系列具有低压降，可提高 LED 灯带的效率并延长其长度，从而有助于降低安装过程中的成本和工作量。

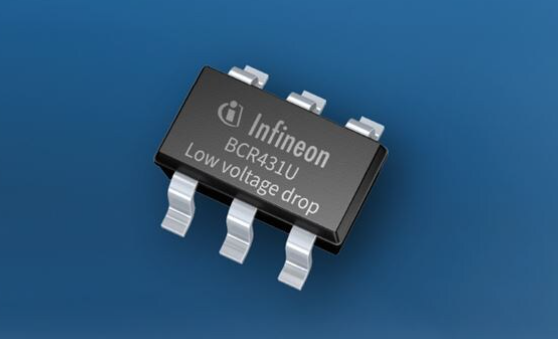

英飞凌BCR431U低压差线性LED驱动器IC

特征描述：

工作电压范围为6 到 42V

最大LED驱动电流为37mA

105mA LED 驱动电流的条件下饱和电压典型值为 105mV

集成智能温度控制

在整个电流范围内，LED 电流精度 ±10%

强大的抗静电能力

LED 驱动电流可以通过调整Rset 来实现

优势：

适用于 12V / 24V / 36V 供电的LED应用

低压差LED 驱动IC的优势

可连接更多的 LED 灯珠且效率更高

可连接更长的 LED 灯带且产生较少的馈电点

在使用的电源上更具灵活性

LED驱动电流精度高

在恶劣的温度范围内可提供过热保护

良好的抗浪涌特性

应用：

LED 灯带建筑 LED 照明

LED 显示屏和槽型发光字

紧急照明

零售商店照明

家电照明
