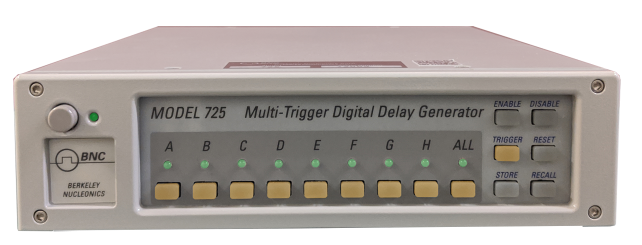

BNC725多触发数字延迟发生器

发布时间：2024-02-06 13:12:55     浏览：1087

　　研究人员和系统集成商需要对其实验和系统进行控制和诊断，因此经常被迫从头开始构建或将几个盒子拼凑在一起。我们花了很多时间学习每个盒子的特点，以及如何正确地将盒子相互耦合。每个盒子都有自己的编程协议。宝贵的时间被浪费在跟踪连接、驯服嘈杂信号、调整多个盒子的时间以及其他令人恼火的杂务上。现在，一个盒子将消除此类问题。这是对几年前停产的 PSPL2600C 脉冲发生器的重大升级。

　　BNC725 型可简单、可靠、经济地协调、集成和同步复杂的设置。725 型具有 8 个带可编程逻辑的定时通道、独特的定时模式和 10 ns 的分辨率，其性能优于装满仪器、专用盒、滤波器和电缆的机架。输入可以是逻辑信号、开关、传感器、联锁装置、计算机命令和仪表。725型 可 通过 LabVIEW 或 Windows 轻松 进行 编 程 和 控制。它包含复杂的逻辑、门控和过滤。它有 8 个输入、8 个输出和 8 个独立的定时器。

　　BNC725 型逻辑专为实现快速数据吞吐量 (11 ns) 和最小吞吐量扩展 (~1 ns) 而设计。很难将这种性能与外部布线和硬连线逻辑相匹配。

BNC725多触发数字延迟发生器

规格：

Property725725乙
输入/输出数量8 进 / 8 出
触发脉冲延迟（最小值/最大值）50纳秒/1370纳秒12.5纳秒/859秒
触发脉冲持续时间（最小/最大）7.7 美升 / 1370 秒0.75 毫秒 / 859 秒
延迟解决10纳秒3.125纳秒
持续时间分辨率（最大）10纳秒3.125纳秒
内部定时（最小值/最大值）1.5625兆赫/320兆赫0.625兆赫 / 320兆赫
吞吐延迟（典型值）11纳秒3纳秒
内部延迟抖动 （典型值/最大值）50PS / 200PS70ps / 200ps
外部延迟抖动（最大值）10纳秒3.125纳秒
输入迟滞5mV0.1mV - 200mV
内存存储12
绝对精度（典型值/最大值）<0.0001% / 0.01%

应用：

  • 弹道

  • 多触发输入

  • 爆炸试验

  • 安全气囊（施贵宝）测试

  • 流体力学

相关推荐：

BNC 855B-54多通道射频/微波信号发生器

Berkeley Nucleonics (BNC)脉冲和延迟发生器产品介绍

BNC525六通道数字延迟/脉冲发生器

更多Berkeley Nucleonics (BNC)相关产品信息可咨询立维创展。
