MTI-milliren402系列TCXO温补晶振

发布时间：2024-02-10 15:57:41 浏览：1556

特征

符合 RoHS 标准，在宽温度范围内具有严格的稳定性
提供用于电动频率调节的电压控制和内部微调器
削波正弦波输出或HCMOS/TTL兼容，低相位噪声

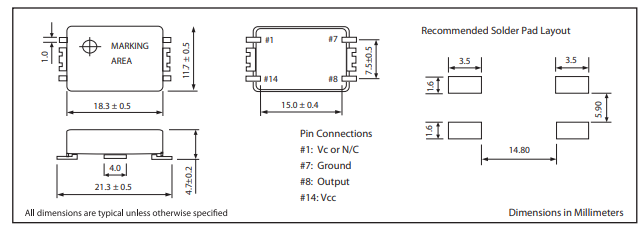

行业因素标准 SMD 封装

规范
参数	可用范围
频率范围	8 MHz 至 35 MHz
电源电压（Vcc）	5 V ± 5%;3.3 V ±5%;
输入电流	最大 3 mA
频率稳定性与温度的关系	±1 页/分钟;±1.5 页/分钟;±2 页/分钟;±2.5 页/分钟 ±5 页/分钟
温度范围	0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C
频率与电压	最大 ±0.3 ppm / Vcc ± 5%
频率与负载	±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10%
老化	±25°C 时每年最大值为 1.0 ppm
相位噪声	-145 dBc/Hz （1kHz）

电调谐

可控频率选项	VI = 电压控制：最小 ±5 ppm + 内部微调器：最小 ±3 ppm
	I = 仅内部微调器（无电压控制输入）：最小值 ±3 ppm
控制电压（Vc）	Vcc = 5 V 时为 2.5±2.0 V;1.65±1.5 V（Vcc = 3.3 V）
Vc在Fnom时的可设定性，25°C	2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分

正弦波输出

输出负载	10 k欧姆
输出波形	削波正弦波
输出电平	最小 1.0Vp-p

HCMOS/TTL输出

输出负载	10 TTL 或 15 pF HCMOS（最大值）
逻辑“1”/逻辑“0”电平	TTL：最小 2.4V / 最大 0.4V;HCMOS：最小值 0.9Vcc / 最大值 0.1Vcc
上升/下降时间（Tr/Tf）	10 ns（最大值）
占空比	无三态 60/40%;无三态 55/45%;三州 55/45%
