Torex XC9213降压DC/DC控制器

发布时间：2024-02-15 12:22:30 浏览：704

　　Torex XC9213系列是内置bootstrap驱动电路的N-ch & N-ch驱动,同步整流,降压DC/DC控制器。不管负载使用什么电容，包括低ESR电容，输出都能保持稳定。

　　需要使用数十毫欧的电阻(RSENSE)作为电流感应电阻，同时也可以为使用低ESR电容进行相位补偿。此外，当电路检测到过冲电流就进行限流并且用保护时间设定电容(CPRO)能使输出关断任何给定的时间。通过这两点给予整个电路双重保护。

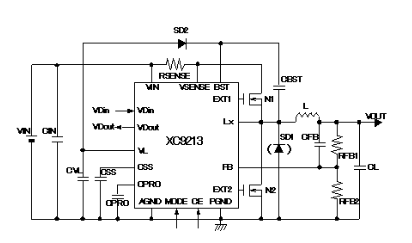

Torex XC9213降压DC/DC控制器

　　通过1.0V(±2.0%)内部参考电压和外接分压电阻(RFB1, 2)，输出电压可以在1.5V～15V范围内自由设定。通过使用MODE端子，同步整流PWM控制可以切换到非同步整流30mV(=RSENSE两端电压)限流PFM/PWM自动切换控制。

　　该系列有一个内置的电压检测器，用来检测由外接电阻设定的电压。

　　当待机时(CE=“L”)，整个电路被关断，消耗电流降低到4.0μA或更小。

特点：

输入电压范围	4.0～25.0V
输出电压范围	1.5V～15V 外部设定参考电压 1.0V±2.0%
工作频率	300kHz(±15%)
输出电流	5A可(VIN=5.0V,VOUT=3.3V)
控制	PWM/PFM外部切换控制
电流限制、保护	电压感应170mV开始限流动作。可通过CPRO调节关断时间。
高转换效率	93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A
电压检测功能	检测0.9V/开漏输出
待机电流	ISTB=4.0μA(MAX.)

应用：

●电子书阅读器/电子词典

●智能手机/移动电话

●笔记本电脑/平板电脑

●数字音频设备

●多功能电源

更多Torex DCDC降压转换器可咨询立维创展。
