Vanguard Electronics HCL1系列大电流功率电感器

发布时间：2024-02-28 14:26:40     浏览：1542

选型：

Vanguard
P/N		Inductance
±10%		nc.Inductance
uH		DCR
max
Ohms)		Rated Current
(ADC)		Lead Dimension

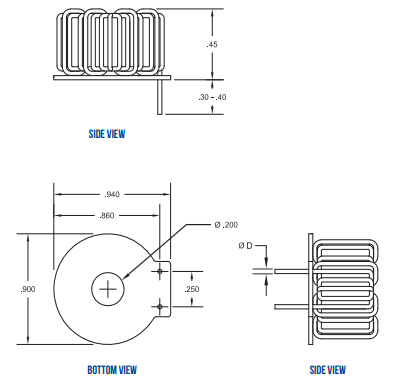

     “D”
HCL1-14014 uH9.20.010    300.052
HCL1-50050 uH310.017    150.046
HCL1-111110 uH710.05    9.50.037
HCL1-201200 uH1260.15    8.30.033
HCL1-391390 uH2650.16    4.50.026
HCL1-591590 uH4460.28    4.00.021
HCL1-751750 uH5411.28    3.70.021
HCL1-1021.00 mH7481.28    3.10.019
HCL1-1821.85 mH13460.83    2.40.017
HCL1-2222.20 mH15400.72    2.30.017
HCL1-2522.50 mH18731.72    2.00.015

特性：

?端子:锡铅，无铅(RoHS)， HMP要求高温版本

?防潮，防震，耐浸渍

?磁屏蔽


电气规格：

?工作温度:?55℃~ +180℃

?存储温度:?55℃~ +180℃

?温升:参见性能曲线

?介电耐压:500 VRMS

?可根据要求提供不同的电气值


应用：

?直流电源扼流圈

?谐振电感

?输入/输出过滤器

?摆动电感

Vanguard Electronics HCL1系列大电流功率电感器
