    GMMD-HRE2C9-2PM1卧式PCB安装同轴电缆插座Glenair

    发布时间：2024-06-12 10:10:05     浏览：1231

    　　GMMD-HRE2C9-2PM1是一款属于Glenair Modular High-Speed Micro-D系列的卧式PCB安装边缘发射同轴电缆插座。这款插座设计紧凑且坚固，支持多通道RF同轴连接，非常适合需要高性能和高带宽的应用场景。

    GMMD-HRE2C9-2PM1卧式PCB安装同轴电缆插座Glenair

    　　主要特点和技术规格：

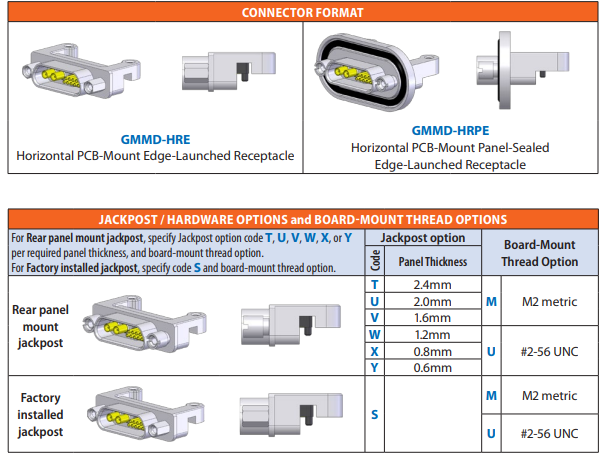

    　　连接器格式： 卧式PCB安装边缘发射插座，这种设计有助于优化PCB边缘发射，同时保持外壳与屏蔽的隔离。

    　　外壳材料/表面处理： 提供多种材料和表面处理选项，包括铝/化学镀镍、铝/镀金、不锈钢/钝化等，以适应不同的应用环境和要求。

    　　接触排列： 支持从单个50Ω接触点到多达16个50Ω接触点的多种排列，同时也提供支持75Ω阻抗的排列选项，满足不同阻抗匹配的需求。

    　　带宽： 支持高达20GHz的带宽，确保在高频率下的信号传输质量。

    　　适配器和接线选项： 虽然具体文本未提及，但通常支持如RG-178、RG-179等常见同轴电缆，以及半刚性和柔性电缆，以适应不同的接线需求。

    　　板载选项： 提供多种板载螺纹选项，以适应不同的面板厚度和电缆要求，增强安装的灵活性和兼容性。

    　　应用场景：

    　　GMMD-HRE2C9-2PM1插座适用于需要高密度、高频率和高可靠性的电子设备，如通信设备、测试和测量设备、航空电子设备等。其紧凑的设计和多样的配置选项使其成为现代电子设计中的理想选择。

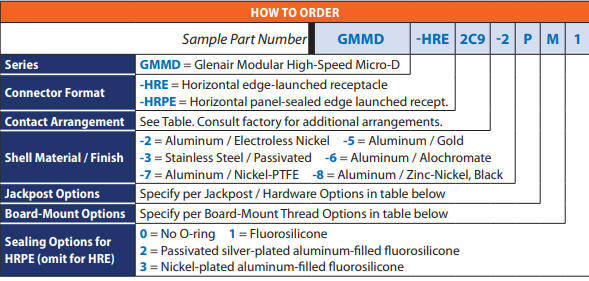

    订购指南：

    GMMD-HRE订购指南


    GMIMD COAX AND COMBO COAX
    CONTACT ARRANGEMENTS
    CodeShell SizeCoax
    Contacts    		#24
    Contacts
    2C92x500
    4C214x500
    6C256x50Ω
    8C318x50Ω
    16C6716x500
    1C9151x5009
    2C9212x5009
    1V9211x7509
    2V9312x75Ω9
    4V214x750

    更多Glenair连接器相关产品信息可咨询立维创展。
