MAXM17724电源�？镈C-DC转换器

发布时间：2024-06-14 09:08:48     浏览：858

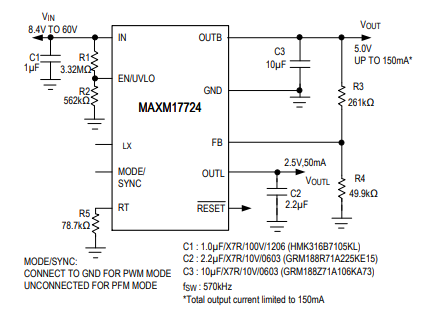

　　MAXM17724电源�？槭且豢罡咝阅艿腄C-DC转换器，属于Himalaya系列稳压器IC和电源�？榈囊徊糠�。该�？榧闪艘桓龈咝У�150mA同步降压型DC-DC转换器和一个高PSRR(电源抑制比)、低噪声的50mA线性调节器，采用uSLIC?电源�？榉庾埃叽缃舸眨鑫�2.6mm x 3mm x 1.5mm。

　　该电源模块的工作输入电压范围宽达4V至60V，适用于多种工业和电池供电设备。DC-DC转换器部分可以提供高达150mA的输出电流，而线性调节器则可以提供50mA的输出电流。MAXM17724�？榈腄C-DC转换器提供可调节的输出电压，而线性调节器则提供1.2V至3.3V的固定输出电压。


　　MAXM17724模块的特性包括：

　　- 容易使用：即插即用设计，简化电源方案。

　　- 宽输入电压范围：4V至60V。

　　- 可调节和固定输出电压�？�。

　　- 内置电感和补偿。

　　- 高输出电流：降压型转换器提供高达150mA，线性调节器提供50mA。

　　- 高精度：线性调节器输出精度为±1.3%，降压型转换器的反馈电压精度为±2%。

　　- 全陶瓷电容设计，布局紧凑。

　　- 高效：可选PWM或PFM工作模式，PFM可提升轻载效率。

　　- 低功耗：2.5?A关断电流，70?A空载电流。

　　- 灵活的设计：内部软启动和预偏置启动，可调节开关频率范围，带外同步。

　　- 可靠性高：过流保护、过温保护，工作环境温度范围为-40°C至+125°C，结温范围为-40°C至+150°C。

　　- 坚固耐用：符合多项国际标准，包括电磁兼容性、跌落、冲击和振动标准。

　　MAXM17724电源�？槭视糜诠ひ荡衅�、可编程逻辑控制器、电池供电设备、HVAC与楼宇控制等领域，可以替代传统的LDO(低压差线性稳压器)，提供更高效、更可靠的电源解决方案。

型号：

PART    NUMBERTEMP    RANGEPIN-PACKAGESTEP-DOWN
CONVERTER     OUTPUT
VOLTAGE(V		LINEAR     REGULATOR
OUTPUT VOLTAGE (V)
MAXM17710AMB+*40℃ to +125℃10-uSLIC3.31.2
MAXM17710AMB+T*40°℃ to +125℃10-uSLIC3.31.2
MAXM17711AMB+*40℃ to +125℃10-uSLIC3.31.5
MAXM17711AMB+T*40℃ to +125℃10-uSLIC3.31.5
MAXM17712AMB+40°℃ to +125℃10 -uSLIC3.31.8
  MAXM17712AMB+T40℃ to +125℃10-uSLIC3.31.8
  MAXM17713AMB+*40°℃ to +125℃10 -uSLIC3.32.5
MAXM17713AMB+T*40°℃ to +125℃10-uSLIC3.32.5
MAXM17714AMB+*40℃ to +125℃10-uSLIC3.33.0
MAXM17714AMB+T*40°℃ to +125℃10-uSLIC3.33.0
MAXM17715AMB+*40°℃ to +125℃10 -uSLIC51.2
MAXM17715AMB+T*40℃ to +125℃10-uSLIC51.2
MAXM17716AMB+*40°℃ to +125℃10 -uSLIC51.5
MAXM17716AMB+T*40℃ to +125℃10-uSLIC51.5
MAXM17717AMB+*40℃ to +125℃10-uSLIC51.8
MAXM17717AMB+T*40℃ to +125℃10-uSLIC51.8
MAXM17718AMB+*40℃ to +125℃10-uSLIC52.5
MAXM17718AMB+T*40°℃ to +125℃10-uSLIC52.5
MAXM17719AMB+*40℃ to +125℃10-uSLIC53.0
MAXM17719AMB+T*40°℃ to +125℃10-uSLIC53.0
MAXM17720AMB+40℃ to +125℃10-uSLIC53.3
  MAXM17720AMB+T40℃ to +125℃10-uSLIC53.3
  MAXM17721AMB+*40°℃ to +125℃10 -uSLICAdjustable1.2
MAXM17721AMB+T*40°℃ to +125℃10-uSLICAdjustable1.2
MAXM17722AMB+*40℃ to +125℃10-uSLICAdjustable1.5
MAXM17722AMB+T*40°℃ to +125℃10-uSLICAdjustable1.5
MAXM17723AMB+*40℃ to +125℃10-uSLICAdjustable1.8
MAXM17723AMB+T*40℃ to +125℃10-uSLICAdjustable1.8
MAXM17724AMB+40°℃ to +125℃10 -uSLICAdjustable2.5
  MAXM17724AMB+T40℃ to +125℃10-uSLICAdjustable2.5
  MAXM17725AMB+*40℃ to +125℃10-uSLICAdjustable3
  MAXM17725AMB+T*40°℃ to +125℃10-uSLICAdjustable3
  MAXM17726AMB+*40°℃ to +125℃10 -uSLICAdjustable3.3
  MAXM17726AMB+T*40°℃ to +125℃10-uSLICAdjustable3.3
