Holt HI-1565和HI-1566低功耗CMOS双收发器
发布时间：2024-07-29 09:29:45 浏览：1345
Holt HI-1565 和 HI-1566 是专为满足 MIL-STD-1553/1760 规范而设计的低功耗 CMOS
双收发器。这些设备在所有工作模式下都展现出卓越的抗静电放电(ESD)性能，确保了在恶劣环境中的可靠运行。
每个通道的发射器部分能够接收互补的 CMOS/TTL 数字输入数据，并将其转换为适合驱动总线隔离变压器的双相曼彻斯特编码的 1553
信号。此外，每个发射器都配备了单独的抑制控制信号，提供了灵活的控制选项。
接收器部分则负责将 1553 总线上的双相数据转换回互补的 CMOS/TTL
数据，以便输入曼彻斯特解码器。每个接收器都有一个使能输入，可以根据型号(HI-1565 或 HI-1566)强制接收器的输出到逻辑 0 或逻辑 1。
为了优化封装尺寸，发送器输出在内部连接到接收器输入，这样每个通道只需两个引脚即可连接到耦合变压器，从而简化了设计和布线。
特征
符合 MIL-STD-1553A & B 和 MIL-STD-1760 规范
采用 CMOS 技术，实现低待机功耗

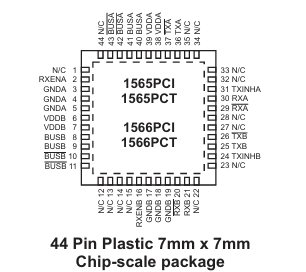

采用 44 引脚塑料芯片级封装，集成散热器，占用空间最小
最大功耗小于 1.0W
总线引脚 ESD 保护大于 8KV
提供 DIP 和小外形 ESOIC 封装选项
提供工业和扩展温度范围
行业标准引脚配置
应用
MIL-STD-1553 接口
智能弹药
门店管理
传感器接口
仪表
型号：
| Part # | Package Description | Temp Range | Flow | Moisture Sensitivity Level | RoHS Compliant |
| HI-1565CDI | 20 Pin Ceramic Side-Brazed DIP | -40°C to +85°C | I | N/A | Yes |
| HI-1565CDM | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | M | N/A | No |
| HI-1565CDT | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | T | N/A | Yes |
| HI-1565PCI | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | - |
| HI-1565PCIF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | Yes |
| HI-1565PCT | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | - |
| HI-1565PCTF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | Yes |
| HI-1565PSI | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | No |
| HI-1565PSIF | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | Yes |
| HI-1565PSM | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | No |
| HI-1565PSMF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | Yes |
| HI-1565PST | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | No |
| HI-1565PSTF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | Yes |
| HI-1566CDI | 20 Pin Ceramic Side-Brazed DIP | -40°C to +85°C | I | N/A | Yes |
| HI-1566CDM | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | M | N/A | No |
| HI-1566CDT | 20 Pin Ceramic Side-Brazed DIP | -55°C to +125°C | T | N/A | Yes |
| HI-1566PCI | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | - |
| HI-1566PCIF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -40°C to +85°C | I | 3 | Yes |
| HI-1566PCT | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | - |
| HI-1566PCTF | 44 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN) | -55°C to +125°C | T | 3 | Yes |
| HI-1566PSI | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | No |
| HI-1566PSIF | 20 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | Yes |
| HI-1566PSM | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | No |
| HI-1566PSMF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | Yes |
| HI-1566PST | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | No |
| HI-1566PSTF | 20 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | Yes |
