MIL-PRF-29504/14和/15光纤连接器Winchester

发布时间：2024-08-05 09:35:36     浏览：1412

　　MIL-PRF-29504/14和/15光纤连接器是由Winchester品牌生产的高性能光纤连接器，专门设计用于军事和工业领域的严苛环境。这些连接器采用了自由浮动、自对准的设计，确保了在各种规格的光纤(包括单�：投嗄�)中都能提供卓越的性能。

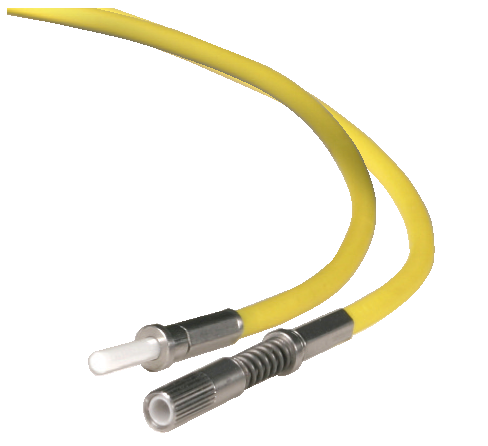

MIL-PRF-29504/14和/15光纤连接器Winchester

　　主要特点和优势

　　认证标准: 符合MIL-PRF-29504/14和/15标准，确保了产品的可靠性和性能。

　　自由浮动、自对准设计: 这种设计有助于在冲击、振动和温度变化的情况下保持稳定的连接。

　　材料特色: 特殊设计以恒定的力提供接触界面，预防终端分离。

　　典型应用

　　这些连接器广泛应用于军事/航空航天、地面车辆、广播、石油勘探、混合电子设备以及圆形和矩形连接器等多种场合，提供耐久和高质量的连接解决方案。

　　性能特点

　　光插入损耗: 单模光纤最大0.75 dB，多模光纤最大0.80 dB。

　　回波损耗: 单模光纤(抛光表面)>35 dB，单模光纤45 dB。

　　工作温度范围: -65℃ 到 +150℃，适应极端环境。

　　连接耐久性: 至少2000次循环，确保长期使用的可靠性。

　　尾纤保持力: 至少12磅，保证连接的稳固性。

　　接合力矩: 2.5磅，最小值，确保连接的稳定性。

　　性能指标

　　操作温度范围: -65°C 至 150°C。

　　热循环: -55°C 至 65°C。

　　冷热冲击: -55°C 至 85°C。

　　保持温度: 150°C，持续2小时。

　　振动和物理冲击: 50 gs随机。

　　配合接口&防护等级: 2000次周期以上。

　　环境保护: 3 psi喷雾。

　　材料耐久性: 插针保持力12 lbs，电缆保持力23 lbs。

　　光学性能

　　插入损耗 (IL): gi/62.5: 平均≤0.75 dB。

　　返回损耗 (BR): 优于 -0.30 dB的9° PC 抛光。

　　标准材料和成品

　　插入针: 不锈钢，无镀层。

　　对准套管: 氧化锆，无镀层。

　　对准箍: 铍铜，镀镍。

　　O型圈: 氟橡胶，天然色。
