TPSM86325x,TPSM82913,TPSM843320,TPSM82903,TPS82130降压电源模块替代方案

发布时间：2024-09-06 11:40:55     浏览：1174

　　TPSM86325x 是一款高效、高功率密度的同步降压模块，输入电压范围为 3V 至 17V，支持高达 3A 的连续电流，设计简单易用。

　　TPSM8291x系列器件是高效、低噪声、低纹波的电流模式同步降压电源�？椋乇鹗视糜谠肷舾行陀τ茫绺咚� ADC、时钟、抖动清除器、串行器、解串器和雷达系统，通常这些应用需要 LDO 进行后置稳压。

　　TPSM82903是一款高效、紧凑且灵活的同步降压 DC/DC 转换器，采用 MicroSiP 封装，易于使用。其可选的 2.5MHz 或 1.0MHz 开关频率支持使用小型元件，并提供快速瞬态响应。

　　TPSM843320是一款高效、紧凑且灵活的同步 DC/DC 降压转换器，采用 MicroSiP 电源�？榉庾啊８媚？橹С指叽� 18V 的输入电压，并具有可由系统设计人员通过电阻器调节的固定频率。

　　TPS82130是一款 17V 输入、3A 输出的降压转换器，采用 MicroSiP 电源�？榉庾埃ㄎ〕叽绾透咝式饩龇桨付呕�。该�？榧闪送浇笛棺黄骱偷绺衅鳎蚧松杓疲跎倭送獠吭浚⑺跣×� PCB 面积。

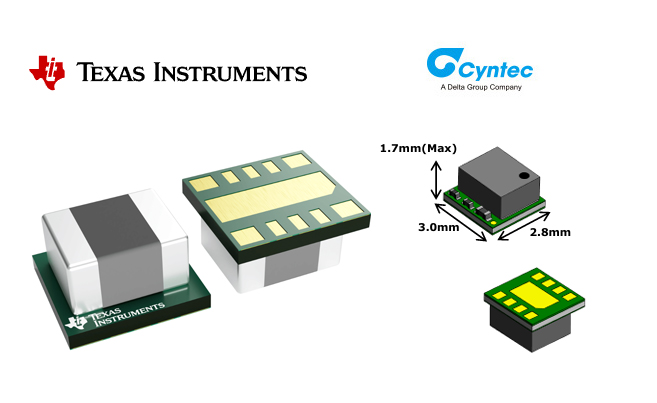

针对以上TI德州仪器3A降压型转换器模块，可用Cyntec的MUN12AD03-SECM,MUN20AD03-SM和MUN12AD03-SH进行替代。具体替代方案如下：

TPSM86325x,TPSM82913, TPSM843320,TPSM82903,TPS82130降压电源�？樘娲桨�

型号参数及替代方案：

Product or Part numberDescriptionPackage typeTopologyIout (max) (A)Vin (min) (V)Vin (max) (V)Vout (min) (V)Vout (max) (V)Duty cycle (max) (%)替换型号
TPSM843320E具有扩展工作温度范围的 4V 至 18V 输入、3A 同步 SWIFT? 降压电源模块USIPBuck34180.55.594MUN12AD03-SECM
TPSM863253采用 QFN 封装的3V 至17V 输入电压、3.3V、3A 输出同步降压模块QFN-FCMODSynchronous Buck33.6173.33.395MUN12AD03-SECM
TPSM843320具有 4V 至 18V 输入和高级电流模式的 3A 同步 SWIFT? 降压电源�？�USIPBuck34180.55.594MUN12AD03-SECM
TPSM82913E17V 输入电压、3A 低噪声和低纹波降压�？�B0QFNBuck,Synchronous Buck33170.85.5100MUN12AD03-SECM
TPSM8632573V 至 17V 输入电压、3A 强制 CCM 同步降压�？�QFN-FCMODSynchronous Buck33170.6695MUN12AD03-SECM
TPSM8632523V 至 17V 输入电压、3A Eco-mode 同步降压�？�QFN-FCMODSynchronous Buck33170.61095MUN12AD03-SECM
TPSM82913具有集成铁氧体磁珠滤波补偿的 17V 输入电压、3A 低噪声、低纹波降压�？�B0QFNBuck,Synchronous Buck33170.85.5100MUN12AD03-SECM
TPSM82903具有集成电感器的 3V 至 17V、3A、高效率、低 IQ 同步降压转换器�？�uSIPBuck,Synchronous Buck33170.45.5100MUN12AD03-SECM
TPS82130具有集成电感器的 17V 输入电压、3A 降压转换器�？�USIPBuck,Inverting Buck-Boost,Synchronous Buck33170.96100MUN12AD03-SECM
LMZ31503采用 9x15x2.8mm QFN 封装的 4.5V 至 15V、3A 降压电源�？�B1QFNBuck,Synchronous Buck34.514.50.85.5100MUN12AD03-SECM
TPS843204.5V 至 14.5V 输入，3A 同步降压，集成式电源解决方案B1QFNBuck34.514.50.85.5100MUN12AD03-SECM
LMZ22003具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源�？�TO-PMODBuck,Synchronous Buck36200.8683MUN20AD03-SM
LMZ12003EXT面向军事和坚固耐用型应用的具有 20V 最大输入电压的 3A SIMPLE SWITCHER 电源模块TO-PMODBuck,Synchronous Buck34.5200.8685MUN12AD03-SH
LMZ12003具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源�？�TO-PMODBuck,Synchronous Buck34.5200.8692.5MUN12AD03-SH
