Glenair 7触点引脚面板安装插座连接器CB07C2L0,CB07Q2L0

发布时间：2024-09-10 10:36:34 浏览：1260

Glenair 7触点面板安装插座连接器

　　Glenair的7触点引脚面板安装插座连接器是CB系列的“PogoPin”连接器，专为面板安装设计。其主要特点如下：

　　1. 接触类型：插座采用不可拆卸的焊杯接触点，支持最多#20 AWG的标准线(直径1mm)。接触点镀有硬金，确保更好的导电性和耐用性。可选的PC尾接触有两种长度：3.5mm和8.0mm。

　　2. 外壳材料和防护：插座的外壳和压帽为不锈钢材料，外壳镀有黑色铬酸盐，提供良好的防护。插座配有硅胶面密封件，防止在未连接时的水分侵入。未配对时的开放面耐压为0.4bar，具有5000次的插拔循环寿命。

　　3. 安装类型：

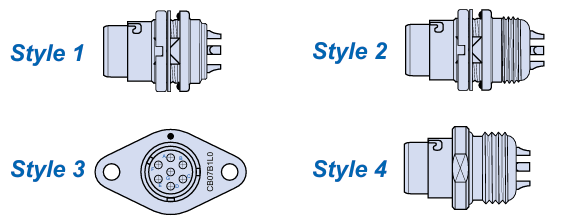

Glenair 7触点面板安装插座连接器安装类型

　　A：带有压帽的插座适合后面板安装，最大面板厚度为3.5mm，配有不锈钢压帽和平垫圈，硅胶O形圈确保面板的密封性。

　　B：带有M14X1附件螺纹的压帽插座，适合后面板安装，具备与类型A类似的密封功能。

　　C：带有两个法兰安装孔的前面板安装插座，安装孔可接受M3螺丝，附带O形圈确保面板密封。

　　D：带有螺纹并适用于厚面板安装的插座，带有PC9螺纹并配有O形圈。

　　4. 7触点引脚插座的接线方式：不同安装类型的插座支持多种触点配置，包括焊杯接触点和不同长度的PC尾接触点。安装方式有螺纹安装、法兰安装等，每种配置还提供不同的极化位置和颜色编码，以确保正确的连接。

规格参数：

Mounting Style	Polarizing Contact Position 1 Fig. Type (White)	Polarizing Position 2 (Yellow)	Polarizing Position 3 (Green)	Polarizing Position 4 (Pink)
Jam Nut	Fig.1 Solder Cup CB07C1L0	CB07C2L0	CB07C3L0	CB07C4L0
Jam Nut	Fig.1 Short PC Tail CB07C1L1	CB07C2L1	CB07C3L1	CB07C4L1
Jam Nut	Fig.1 Long PC Tail CB07C1L2	CB07C2L2	CB07C3L2	CB07C4L2
Jam Nut w/Thd.	Fig.2 Solder Cup CB07T1L0	CB07T2L0	CB07T3L0	CB07T4L0
Jam Nutw/Thd.	Fig.2 Short PC Tail CB07T1L1	CB07T2L1	CB07T3L1	CB07T4L1
Jam Nut w/Thd.	Fig.2 Long PC Tail CB07T1L2	CB07T2L2	CB07T3L2	CB07T4L2
Flange	Fig.3 Solder Cup CB07B1L0	CB07B2L0	CB07B3L0	CB07B4L0
Flange	Fig.3 Short PC Tail CB07B1L1	CB07B2L1	CB07B3L1	CB07B4L1
Flange	Fig.3 Long PC Tail CB07B1L2	CB07B2L2	CB07B3L2	CB07B4L2
Thread-In	Fig.4 SolderCup CB07Q1L0	CB07Q2L0	CB07Q3L0	CB07Q4L0
Thread-In	Fig.4 Short PC Tail CB07Q1L1	CB07Q2L1	CB07Q3L1	CB07Q4L1
Thread-In	Fig.4 Long PC Tail CB07Q1L2	CB07Q2L2	CB07Q3L2	CB07Q4L2

　　这款连接器能够在恶劣环境下提供可靠的电气连接，并广泛应用于航空航天等高要求的行业。
