AirBorn MLSI系列垂直板表面贴装连接器

发布时间：2024-09-11 09:22:24     浏览：830

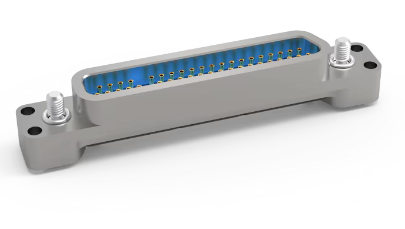

AirBorn MLSI系列垂直板表面贴装连接器

　　AirBorn MLSI系列垂直板表面贴装连接器是一款小型MicroSI 加固型Micro-D高速连接器。它具有以下特点和规格：

　　接口极性：通过查看与长侧相邻的端口来区分左极性和右极性，长侧代表极性方向，角度侧位于非连接侧。

　　高可靠性接触：符合 MIL-DTL-83513 标准，带有氟树脂密封的插座，提供高可靠性性能。

　　材料和表面处理：

　　插座触点使用黄铜材料。

　　触点镀层为 50 ?" minimum Au 镀层，确保低接触电阻。

　　外壳采用铝材质，表面阳极氧化处理，提供耐用的防腐蚀性。

　　绝缘子使用玻璃填充聚合物 (LCP)。

　　硬件标准为不锈钢制造，表面经过防腐处理。

　　信号完整性性能：

　　差分阻抗为100 ohm，误差范围在±20%-80%。

　　插入损耗为10 GHz @ -3dB。

　　回波损耗为7.5 GHz @ -10dB。

　　差分对间的配对不平衡度小于2ps。

　　性能参数：

　　触点间距：0.07英寸(1.78mm)

　　触点数量：16-65

　　方向：垂直-直线

　　连接器类型：插座-母头

　　接触电流最大为 3A。

　　工作温度范围为 -55°C 至 125°C。

　　最大工作电压为 200V RMS，60Hz。

　　绝缘电阻在 500V DC 电压下为 5000 兆欧。

　　耐久性最多可实现 500 次插拔循环。

　　型号：

MLSI-01L-2000-475-2620MLSI-04L-2000-475-2620MLSI-08L-2000-475-2620
MLSI-01L-2000-475-2810MLSI-04L-2000-475-2810MLSI-08L-2000-475-2810
MLSI-01L-2000-475-6620MLSI-04L-2000-475-6620MLSI-08L-2000-475-6620
MLSI-01L-2000-475-6810MLSI-04L-2000-475-6810MLSI-08L-2000-475-6810
MLSI-01L-2000-478-2620MLSI-04L-2000-478-2620MLSI-08L-2000-478-2620
MLSI-01L-2000-478-2810MLSI-04L-2000-478-2810MLSI-08L-2000-478-2810
MLSI-01L-2000-478-6620MLSI-04L-2000-478-6620MLSI-08L-2000-478-6620
MLSI-01L-2000-478-6810MLSI-04L-2000-478-6810MLSI-08L-2000-478-6810
MLSI-01R-2000-475-2620MLSI-04R-2000-475-2620MLSI-08R-2000-475-2620
MLSI-01R-2000-475-2810MLSI-04R-2000-475-2810MLSI-08R-2000-475-2810
MLSI-01R-2000-475-6620MLSI-04R-2000-475-6620MLSI-08R-2000-475-6620
MLSI-01R-2000-475-6810MLSI-04R-2000-475-6810MLSI-08R-2000-475-6810
MLSI-01R-2000-478-2620MLSI-04R-2000-478-2620MLSI-08R-2000-478-2620
MLSI-01R-2000-478-2810MLSI-04R-2000-478-2810MLSI-08R-2000-478-2810
MLSI-01R-2000-478-6620MLSI-04R-2000-478-6620MLSI-08R-2000-478-6620
MLSI-01R-2000-478-6810MLSI-04R-2000-478-6810MLSI-08R-2000-478-6810
