Statek SWCX1扫频石英晶体6-125MHz

发布时间：2024-10-12 09:13:11     浏览：1380


　　这款Statek SWCX1 扫频石英晶体，其频率范围为 6 MHz 到 250 MHz，具有抗辐射能力，并采用表面贴装方式设计。以下是该产品的主要特点和应用：

　　产品特点：

　　抗辐射能力：能耐受总剂量为 100 kRad(即 1 kGy)及以上的辐射。

　　高抗冲击性：采用三点安装结构。

　　超高可靠性：适合严苛环境中的使用。

　　定制设计：可根据需求进行定制。

　　军用和空间筛选可用：满足严格的军事和航空航天级别标准。

　　低老化率：长期使用中的频率稳定性好。

　　关键工艺在10级洁净室中进行：保证产品的高质量。

　　符合 NASA 标准：遵循 NASA EEE-INST-002 规范。

　　应用领域：

　　军事与航空航天：适用于高可靠性要求的场合。

　　卫星：适合在太空中长期运行的设备。

　　太空探测系统：用于深空探测。

　　深空探测器：例如火星探测器等。

　　遥测：用于远程数据传输的精密设备。

　　电气规格：

ELECTRICAL SPECIFICATIONS TABLE?(Specifications shown are typical unless otherwise noted.)
   SMFrequency Range
Motional Resistance
    R1   @25℃		Motional Capacitance
      C1@25℃
Shunt Capacitance
    C0   @25℃
Quality Factor
   (Q)@25℃
 Load Capacitance
        CL		Drive Level
sWCX1
sWCX1		6.0 MHz to
250 MHz		25.0@32 MHz
150@155.2 MHz		6.2fF @32 MHz
4.0 fF @155.2 MHz		2.3 pF @32 MHz
2.3 pF @155.2 MHz		30 k@32 MHz
30 k@155.2 MHz		20 pF,fs 50 MHz
10 pF,f>50 MHz		500 μW Maxfs 50 MHz
200 μW Maxf>50 MHz
GENERAL SPECIFICATIONS TABLE?(Specifications shown are typical unless otherwise noted.
SMFrequency RangeCalibration Tolerance
       @25℃		Frequency
Temperature Stability		Aging,first yearShock,survivalVibration,surviva  Standard CX
  data sheet
sWCX1
sWCX1		6.0 MHz to
250 MHz		±100 ppm,or tighter
as required		Please referto CX1 AT
data sheet		2 ppm Max3,000g peak 0.3 ms
1/2 sine		20 g,10-2,000 Hz
swept sine		10127 CX1 AT/
10107 CX1 SMAT

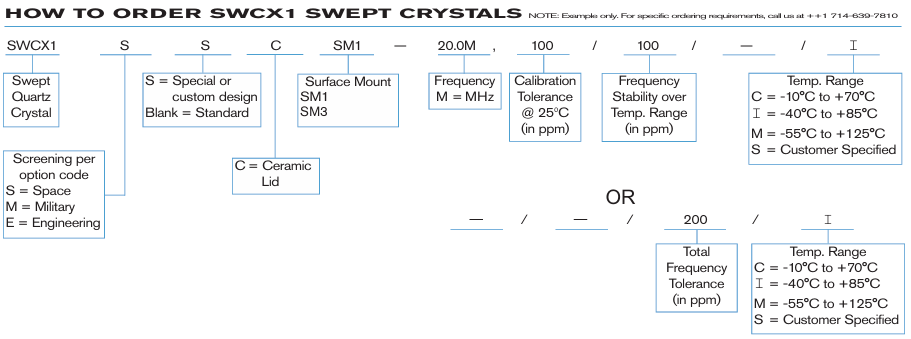

订购指南：

Statek SWCX1扫频石英晶体订购指南

相关推荐：

Statek高温高冲击引线振荡器

Statek小型石英晶体振荡器

Statek超小型表面贴装石英晶体频率10kHz~250MHz

Statek TS1/TS4温度传感器频率160~350kHz

Statek HGXOHT工业高冲击高温晶体振荡器

更多Statek晶振相关产品信息可咨询立维创展。
