    EZ Form Cable同轴电缆

    发布时间：2024-10-18 08:42:40     浏览：1278

    　　EZ Form Cable同轴电缆是由美国EZ Form公司生产的高品质电缆产品，该公司成立于1984年，专注于TPC线缆制造。EZ Form Cable同轴电缆具有多种规格选择，包括不同的阻抗、导体外径和最大工作频率，广泛应用于军事航空、电信、医疗、仪器仪表和测试领域。

    　　同轴电缆的基本结构

    　　同轴电缆由以下几个主要部分组成：

    　　1. 中心导体：负责传输信号。

    　　2. 绝缘层：隔离中心导体和外导体，确保信号传输的稳定性。

    　　3. 外导体(屏蔽层)：提供屏蔽，防止外部干扰，同时保护内部结构。

    　　4. 外层护套：保护整个电缆免受物理损伤和环境影响。

    　　同轴电缆的类型及其特点

    　　根据应用需求和性能特点，EZ Form Cable同轴电缆可分为以下四种类型：

    　　1. 相位稳定电缆 (Phase Stable Cable)

    　　相位稳定电缆

    　　特点：采用EZ Form相位稳定介质，减少温度变化带来的相位不稳定问题。

    　　应用：适用于按图定制的电缆组件或作为散装电缆提供。

    　　连接器：提供EZ-PT86相位稳定电缆的射频连接器。

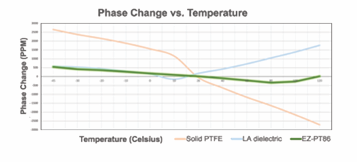

    　　温度特性：在温度变化时，相比传统PTFE材料表现出更稳定的相位变化。

    　　2. 半刚性电缆 (Semi-Rigid Cable)

    　　半刚性电缆

    　　特点：具有独特的易弯曲结构，成型后保持固定形状，适合自动化弯曲设备或手工成型。

    　　规格：电缆直径从0.020英寸到0.500英寸不等，材料为铜、铝或不锈钢，长度可达150英尺。

    　　标准：27种电缆通过了MIL-DTL-17标准认证(QPL列出)。

    　　特殊阻抗：提供如15欧姆、25欧姆和93欧姆的特殊阻抗选择。

    　　镀层：可提供锡、铅锡、银等多种镀层。

    　　3. EZ-Flex可成型电缆 (EZ-Flex Formable? Cable)

    　　EZ-Flex可成型电缆

    　　特点：具有半刚性电缆的性能，但可以手工弯曲成型，无需工具，便于安装和布线。

    　　屏蔽效果：100%屏蔽，便于手工安装。

    　　兼容性：适用于与半刚性电缆配套的焊接连接器。

    　　规格：可提供0.047、0.086、0.141和0.250英寸直径，且有护套版本。

    　　屏蔽材料：铜-锡外导体，屏蔽效果与半刚性电缆相当，并提供非磁性版本。

    　　4. EZ-Flex? 电缆　　

    EZ-Flex? 电缆

    　　特点：真正的柔性高性能微波电缆，可与半刚性电缆媲美，但具有RG型电缆的灵活性。

    　　结构：双重屏蔽结构，低RF泄漏和电压驻波比(VSWR)，耐用且重量轻。

    　　型号：主要有EZ-Flex? 401、402和405。

    　　应用场景

    　　EZ Form Cable同轴电缆广泛应用于以下领域：

    　　军事航空：需要高可靠性和耐用性的应用。

    　　电信：提供高频信号的可靠传输。

    　　医疗：用于精密仪器和设备。

    　　仪器仪表和测试：需要高精度和稳定性的测试环境。

    　　总结：

    　　EZ Form Cable同轴电缆通过其多样化的产品线和特殊的设计，满足了不同应用场景的需求。无论是需要高稳定性的相位稳定电缆，还是需要灵活安装的EZ-Flex电缆，EZ Form都能提供合适的产品解决方案。
