KU PA 12701540 - 2 A射频功率放大器Kuhne

发布时间：2024-10-24 10:24:55     浏览：833

　　KU PA 12701540-2A是由Kuhne Electronic GmbH生产的Ku波段线性功率放大器，采用高效的GaAs技术，具备高线性和宽带宽的特性，非常适合需要低失真和高带宽的应用。它支持12700至15400 MHz的频率范围，能够处理从2至12 dBm的输入功率，并提供至少33 dBm的输出功率。这款放大器拥有至少22 dB的小信号增益和高达40 dB的谐波抑制，以及在30 dBm PEP时27 dBc的IM3典型值，展现了其出色的性能。

　　KU PA 12701540-2A的设计注重实用性，具备反极性保护和监测输出功能，后者通过二极管检测器实现前向功率检测。它的小型机械尺寸和仅45克的重量使得这款放大器便于集成到各种系统中。此外，它采用SMA-female 50欧姆的输入输出连接器，并配有铝制外壳，尺寸为50 x 30 x 18 mm。

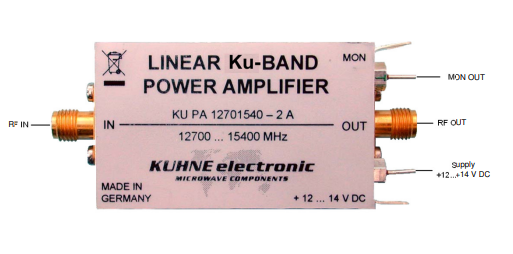

KU PA 12701540 - 2 A射频功率放大器Kuhne

　　应用场景

　　数字广播系统：如DVB-S和DVB-T

　　COFDM系统：使用QPSK、QAM等调制类型的COFDM系统

　　模拟传输系统

　　技术规格

　　频率范围：12700至15400 MHz

　　输入功率：对于P1dB典型值为2至12 dBm，最大为20 dBm

　　输出功率：P1dB最小为33 dBm(连续波)，P3dB典型值为34 dBm(连续波)

　　增益：小信号增益最小为22 dB

　　谐波：在33 dBm时，谐波抑制最小为40 dB

　　互调失真：在30 dBm PEP时，IM3典型值为27 dBc

　　效率：在33 dBm(连续波)时，效率至少为10%

　　供电电压：+12至+14 V DC

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市立维创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
