LS1012ASE7EKB低功耗处理器NXP恩智浦

发布时间：2024-11-18 13:53:51     浏览：1402

LS1012ASE7EKB低功耗处理器NXP恩智浦

　　LS1012A是一款针对电池供电或USB供电、空间受限的网络和物联网应用而优化的低功耗处理器。以下是这款处理器的一些关键特性：

　　核心与性能：LS1012A集成了一个Arm? Cortex?-A53核心，运行速度可达1GHz，配备了硬件数据包转发引擎和高速接口，以在超小型尺寸下实现线速网络性能。

　　功耗：该处理器的典型功耗为1W，适合于对功耗有严格要求的应用。

　　软件兼容性：LS1012A继承了更高级别LS家族设备的Trust Architecture和软件兼容性，使得开发者可以利用共同的64位软件平台，开发可扩展且安全的应用程序。

　　EdgeVerse?平台：Layerscape处理器是NXP的EdgeVerse?边缘计算平台的一部分，该平台旨在提供高性能的边缘计算解决方案。

　　零件编号包括： LS1012ASE7EKA、LS1012ASE7EKB、LS1012ASE7HKA、LS1012ASE7HKB、LS1012ASE7KKB、LS1012ASN7EKA、LS1012ASN7EKB、LS1012ASN7HKA、LS1012ASN7HKB、LS1012ASN7KKB、LS1012AXE7EKA、LS1012AXE7EKB、LS1012AXE7HKA、LS1012AXE7HKB、LS1012AXE7KKB、LS1012AXN7EKA、LS1012AXN7EKB、LS1012AXN7HKA、LS1012AXN7HKB、LS1012AXN7KKB。

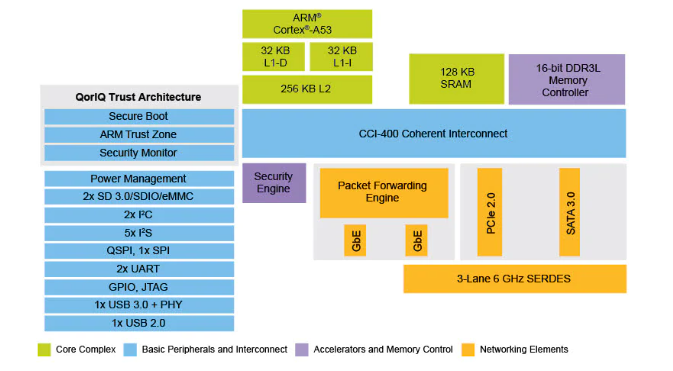

特点：

　　核心与性能：单核，1GHz，256 KB L2缓存，支持Neon和Arm v8加密。

　　内存：16位DDR3L SDRAM，最高1.0 GT/s，无ECC。

　　网络：支持高达6 Gbit/s的SerDes，双全速以太网MAC。

　　接口：PCIe 2.0，SATA 3.0，USB 3.0/2.0。

　　外设：QSPI，SPI，I2C，双UART，GPIO，Flextimer，SAI。

　　安全与调试：内置安全架构，支持调试和性能监控。

　　时钟：单源时钟解决方案。

　　封装：211 FC-LGA，9.6x9.6 mm。

NXP恩智浦是全球领先的半导体公司，拥有包括MCU微控制器在内的全面产品线,专广泛应用于汽车、工业与物联网等领域，立维创展优势代理分销NXP的MCU产品，欢迎了解。
