Statek CX18SHG1CSM1 AT-Cut石英晶体：高性能频率控制组件

发布时间：2024-11-29 09:43:01     浏览：853

Statek CX18SHG1CSM1 AT-Cut石英晶体

　　Statek公司生产的CX18 AT-Cut石英晶体是一款高性能的频率控制组件，专为需要高可靠性的应用而设计。以下是该产品的详细介绍：

　　产品概述

　　型号：CX18 AT-Cut Crystal

　　频率范围：覆盖30 MHz至100 MHz。

　　封装类型：采用小型高冲击石英晶体封装。

　　核心特性

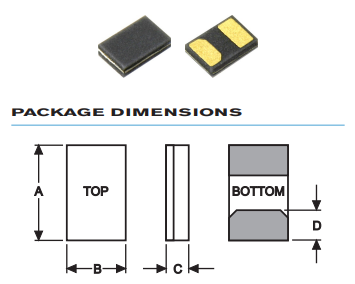

　　封装尺寸：提供四种不同尺寸(A, B, C, D)，。

　　高冲击和振动存活：设计用于承受极端的物理冲击和振动。

　　氦气密封外壳：提供额外的保护，防止环境因素影响晶体性能。

　　长期老化特性：优秀的长期稳定性，减少维护和更换的需要。

　　宽温度范围：能够在广泛的温度范围内稳定工作，从-55°C至+125°C。

　　应用领域

　　医疗设备：如医疗遥测、心脏节律管理、神经刺激器等。

　　军事和航空：适用于航空电子设备、驾驶舱仪表、数据通信等。

　　工业和通信：包括通信系统、发射器、脉冲发生器等。

　　技术规格

Fundamental Frequency32.0 MHz49.0 MHz
Motional  Resitance  R? (Q)60 45
Motional   CapacitanceC? (fF)1.0 1.2
Quality Factor a80,00060,000
Shunt Capacitance Co(pF)0.5 0.5
Calibration  Tolerance?±50 ppm to±10 ppm
Load CapacitanceCustomer specified (9 pF standard)
Drive Level100 μW MAX
Frequency-Temperature
Stability?,2,3		±50 ppm to±10 ppm(Commercial)
±50 ppm to ±20 ppm (Industrial)
±50 ppm to ±30 ppm(Military)
Aging,First Year43  ppm  MAX
Shock SurvivalUp to 75,000 g,0.3 ms,y sine
Vibration  Survival?20 g,10-2,000 Hz swept sine
Operating Temperature Range?-10℃ to +70℃(Commercial)
-40℃ to +85℃ (ndustrial)
-55℃ to+125℃  (Military)
Storage Temperature Range?-55℃ to +125℃
Max Process Temperature260℃ for 20 seconds
Moisture Sensitivity Level(MSL)This component is hermetically sealed and is not moisture sensitive.

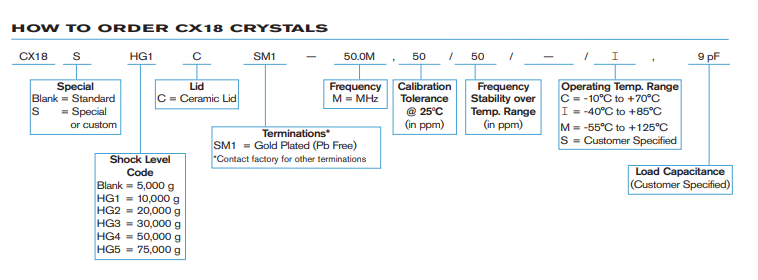

订购指南：

Statek CX18SHG1CSM1订购指南

　　CX18 AT-Cut石英晶体是Statek公司为满足高可靠性和精确频率控制需求而精心设计的产品，适用于医疗、军事、航空和工业通信等多个领域。

相关推荐：

Statek高温高冲击引线振荡器

Statek小型石英晶体振荡器

Statek超小型表面贴装石英晶体频率10kHz~250MHz

Statek TS1/TS4温度传感器频率160~350kHz

更多Statek晶振相关产品信息可咨询立维创展。
