NSR020A0X43Z非隔离DC-DC电源模块(OmniOn Power)

发布时间：2024-12-31 08:39:12     浏览：611

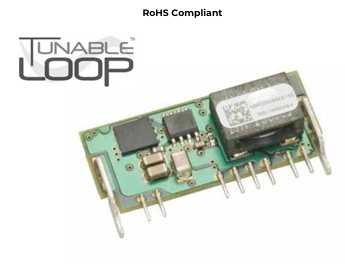

NSR020A0X43Z非隔离DC-DC电源�？�(OmniOn Power)

　　NSR020A0X43Z是OmniOn Power公司推出的一款非隔离直流 - 直流(DC - DC)电源�？椋ナ粲贜aos Raptor 20A系列。该�？橹荚谔峁└叽�20A的输出电流，具备一系列特性，具体如下：

　　产品概述

　　输入电压范围：在4.5Vdc至14Vdc之间。

　　输出电压范围：0.59Vdc至6Vdc，可通过外部电阻进行编程设定。

　　输出电流：可达20A。

　　尺寸规格：其尺寸为36.8mm x 15.9mm x 9.2mm，适合空间受限的应用场景。

　　保护功能方面：具备远程开关机、可调输出电压以及过流和过温保护功能。

　　动态响应优化：借助Tunable Loop?功能，用户能够优化转换器的动态响应，减少输出电容，进而节省成本和PCB面积。

　　应用场景

　　该电源模块可应用于多种领域，包括分布式电源架构、中间母线电压应用，还适用于电信设备、服务器和存储设备以及网络设备等。

　　技术规格

　　绝对最大额定值

　　连续输入电压：范围为 - 0.3V至18V。

　　工作环境温度： - 40°C至85°C。

　　存储温度： - 55°C至125°C。

　　电气规格

　　工作输入电压：4.5V至18V。

　　最大输入电流：20A。

　　输入无负载电流：在0.6Vdc时为50mA，在5.0Vdc时为110mA。

　　输入待机电流：6.08mA。

　　浪涌电流：1A*s。

　　输入电压抑制：43dB。

　　输出规格

　　输出电压范围：0.59V至6V，可通过外部电阻调整。

　　输出电压调节：精度在±0.2%至±0.8%之间，具体取决于输出电压。

　　输出纹波和噪声：在不同输出电压下，纹波和噪声的峰峰值在20mV至60mV之间变化。

　　外部电容

　　无Tunable Loop?时：6647pF至6647pF。

　　有Tunable Loop?时：6647pF至7000pF。

　　特性规格

　　On/Off信号接口：逻辑高电平(�？榭�)为3.5V至Vin(max)，逻辑低电平(�？楣乇�)为 - 0.3V至0.4V。

　　输入高电流：10μA至1mA。

　　输入低电流：10μA。

注：ABB(OmniOn Power)非隔离式DC/DC电源�？樾秃挪房捎�Cyntec电源�？�进行替代，具体替代方案可咨询立维创展。
