Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶体管

发布时间：2025-01-03 08:54:49     浏览：1418

　　Ampleon公司的CLL3H0914L-700和CLL3H0914LS-700是700W内部预匹配的RF GaN-SiC HEMT功率晶体管，适用于0.9 GHz至1.4 GHz的频率范围。这些设备提供了出色的效率、热阻和坚固性，适用用于航空电子应用。

Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶体管

　　关键特性：

　　频率范围：0.9 GHz至1.4 GHz

　　输出功率：在1200 MHz、1300 MHz和1400 MHz时，输出功率分别为850 W、750 W和750 W

　　功率增益：在上述频率下，功率增益均为16.0 dB

　　漏极效率：在1200 MHz时为62%，1300 MHz时为71%，1400 MHz时为68%

　　输入回波损耗：在1200 MHz时为-12 dB，1300 MHz时为-16 dB，1400 MHz时为-15 dB

　　热阻：从活性芯片通道到外壳的瞬态热阻在不同条件下从0.12 K/W到0.24 K/W不等

　　漏源电压：最大150V

　　栅源电压：-8V~2V

　　正向栅极电流：36mA

　　储存温度：-65℃ ~+150℃

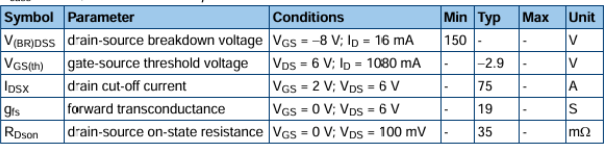

　　直流特性：

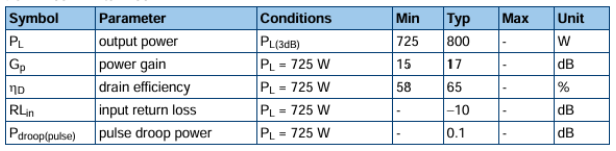

　　射频特性：


　　测试信息：

　　CLL3H0914L-700和CLL3H0914LS-700能够承受VDS = 50 V;f = 1300mhz额定负载功率在射频开发板上使用脉冲连续射频信号。

Ampleon是一家全球领先的射频和功率半导体解决方案提供商，提供包括射频功率放大器、收发器、射频开关、驱动电路和功率控制器等在内的广泛产品线，适用于4G LTE、5G NR基础设施、广播、工业等多个领域，深圳市立维创展科技有限公司优势分销Ampleon产品线，欢迎咨询了解。
