    HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手动波导开关

    发布时间：2025-01-21 08:40:30     浏览：1056

    　　HMSW系列提供了一种高精度的手动波导开关解决方案，适用于需要在不同端口之间进行连接或隔离的测试和测量应用。这些开关覆盖广泛的频率范围，从18 GHz到110 GHz，能够适应多种波导尺寸，从WR-42到WR-10。

    HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手动波导开关

    Frequency bandKKaQUVEW
    Frequency Range(GHz)18-26.526.5-4033-5040-6050-7560-9075-110
    Waveguide SizeWR-42WR-28WR-22WR-19WR-15WR-12WR-10
    Insertion Loss(dB,max)0.4 0.4 0.5 0.5 0.6 0.7 0.8
    Isolation(dB,min)60
    VSWR(typ)1.15:1
    Dimension"A"
    (inches/mm)    		0.74/18.70.73/18.50.72/18.30.71/18.00.7/17.80.69/17.50.68/17.2

    　　技术特点

    　　频率覆盖广泛：覆盖K、Ka、Q、U、V、E、W等多个波段。

    　　低插入损耗：在各个频率带中，插入损耗低至0.4 dB(最大值)。

    　　高隔离度：最小隔离度达到60 dB。

    　　优良的VSWR：典型电压驻波比为1.15:1。

    　　精确的机械索引：提供8个45度位置的精确索引。

    　　3通道转子设计：允许在任意两个端口之间进行连接或隔离。

    　　应用场景

    　　测试和测量：适用于需要精确控制波导信号路径的测试和测量设备。

    　　雷达系统：在雷达系统中，用于信号的路由和隔离。

    　　通信系统：在通信系统中，用于信号的切换和分配。

    HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市立维创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

    推荐资讯

    • HMI22-383-38.95-3.5 WR-22铁氧体结隔离器HXI
      HMI22-383-38.95-3.5 WR-22铁氧体结隔离器HXI 2025-01-10 08:42:30

      HMI22-383-38.95-3.5铁氧体结隔离器针对37.2至40.7 GHz频率范围优化，在损耗和VSWR方面性能远超法拉第隔离器，有更小版本（使用UG-599/U-M法兰）可特殊订单提供；其特点优势包括采用WR-22波导、低插入损耗、高隔离度、低VSWR、1.5瓦功率处理能力（更高正向功率处理能力可特殊订单提供）。

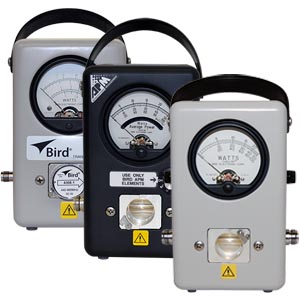

    • Bird精密CW和脉冲RF功率传感器
