QT1123L80M-32.768KHz CMOS低电流高温RTC晶振芯片

发布时间：2025-02-12 09:20:48     浏览：541

　　QT1123L是一款由Q-Tech公司生产的高性能实时时钟(RTC)芯片，专为高温应用环境设计，具备低功耗、高稳定性和多种功能，能够为各种需要精确时间记录和数据存储的设备提供可靠的时钟解决方案。

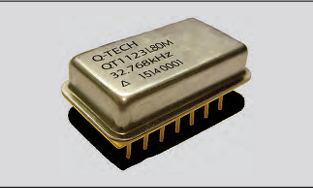

QT1123L80M-32.768KHz CMOS低电流高温RTC晶振芯片

　　特性：

　　输出频率：32.768kHz

　　工作电压：3.3Vdc ±10%

　　最大工作电压：+5Vdc

　　宽工作温度范围：-55°C至+185°C

　　存储温度范围：-62°C至+150°C

　　工作电流：在25°C时为65?A典型值，最大180?A(在185°C时)

　　输出电流：±1mA最小

　　低电流：在+25°C时为90?A

　　输出电压：Voh = 2.4Vdc最�。琕ol = 0.1 × Vdd最大

　　输出波形：典型上升时间和下降时间分别为20ns和100ns

　　启动时间：最大10?s

　　重量：3.4克典型值，最大14.2克

　　提供报警功能、中断功能和电源故障检测与电池备份切换。

　　应用：适用于数据记录和实时时钟功能。

　　接口与通信

　　SPI总线接口：采用标准的SPI(Serial Peripheral Interface)总线接口，支持快速的数据通信，便于与微控制器等主设备连接，实现对时钟芯片的读写操作。

　　多种输出频率选择：通过时钟控制寄存器的设置，可以选择不同的输出频率，包括XTAL(原始晶振频率)、XTAL/2、XTAL/4、XTAL/8、1Hz、2Hz、50Hz或60Hz等，满足不同应用场景的需求。

　　封装与引脚

　　封装材料：采用Kovar材料封装，具有良好的机械性能和抗腐蚀性，适合在恶劣环境下长期使用。

　　引脚功能丰富：提供多种功能引脚，包括CPU复位输出(CPUR)、时钟输出(CLK OUT)、串行时钟输入(SCK)、主设备数据输出/从设备数据输入(MOSI)、主设备数据输入/从设备数据输出(MISO)、芯片使能输入(CE)、接地(GND)、振荡器输出(OUT)、电池电源(VBATT)、中断输出(INT)和上电复位(POR)等，满足不同的连接和控制需求。

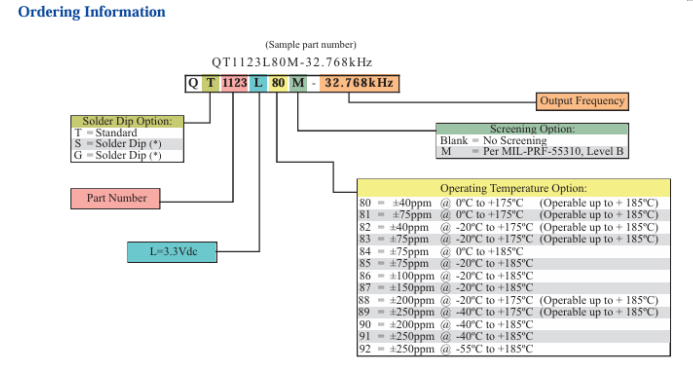

订购指南：


深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
