Rogers RO4003C?/RO4350B?/RO4835?层压板加工与应用

发布时间：2025-02-21 09:33:34     浏览：811

　　在现代电子行业中，高频、高功率和高速度的应用对电路板材料提出了更高的要求。RO4003C?、RO4350B?和RO4835?层压板作为罗杰斯公司(Rogers Corporation)的高性能材料，因其卓越的电气性能和机械稳定性而被广泛应用于这些领域。本文将详细介绍这些材料的加工指南和应用领域。

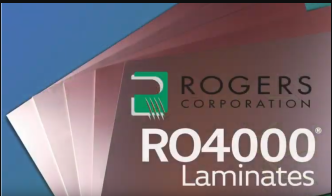

RO4003C?/RO4350B?/RO4835?层压板

　　材料特性

　　RO4003C?、RO4350B?和RO4835?层压板具有优异的介电性能，包括低介电常数(Dk)和低损耗因子(Df)，这使得它们非常适合用于高频应用。此外，这些材料还具有良好的热稳定性和机械强度，能够承受制造过程中的高温和机械应力。

　　加工指南

　　储存条件

　　为了保持材料的性能，这些层压板应在室温下储存(50-90°F/10-32°C)，并采用“先进先出”的库存管理系统。这样可以确保材料的新鲜度和一致性，从而提高最终产品的质量。

　　内层制作

　　在内层制作过程中，需要选择合适的工具孔和图形转印工艺。这些层压板兼容多种对位系统和表面处理工艺，可以根据具体的产品需求进行选择。此外，氧化处理和压合工艺也需要根据粘结片的要求进行调整。

　　钻孔

　　钻孔是电路板制造中的关键步骤。对于RO4003C?、RO4350B?和RO4835?层压板，建议使用标准盖板和垫板，并避免钻刀转速过大。推荐的钻孔参数包括表面速度300-500 SFM，切割量0.002-0.004"/rev，以及适当的退刀速率。

　　PTH制程

　　在PTH(通孔电镀)制程中，这些层压板可以通过尼龙刷、手动磨刷或化学清洗等方式进行表面处理。金属化孔的制作不需要特别处理，可以直接采用无电沉铜或直接镀铜工艺。

　　镀铜和外层加工

　　这些层压板可以采用标准的镀铜和镀镍流程，以提高电路板的导电性和耐腐蚀性。蚀刻后，需要保护好基材表面的粗糙度，以提高阻焊油墨的附着力。

　　最终金属表面处理

　　RO4003C?、RO4350B?和RO4835?层压板兼容多种最终金属表面处理工艺，包括OSP(有机�：改�)、喷锡(HASL)和化学沉积等，以满足不同的应用需求。

　　外形加工

　　外形加工可以通过剪切、锯、冲孔等方式进行。对于多单元拼板，可以设计V型槽和邮票孔，以便于自动装配后分离。

　　应用领域

　　RO4003C?、RO4350B?和RO4835?层压板因其优异的性能，被广泛应用于以下领域：

　　高频通信设备：如基站、卫星通信和微波通信设备。

　　高速数字电路：如服务器、数据中心和高性能计算系统。

　　汽车电子：如雷达、信息娱乐系统和高级驾驶辅助系统(ADAS)。

　　航空航天：如航空电子设备和卫星导航系统。

深圳市立维创展科技有限公司，代理销售Rogers高频电路板材料，欢迎咨询。
