Winchester航空航天键控TNC插头连接器
发布时间：2025-04-07 09:13:58 浏览：340

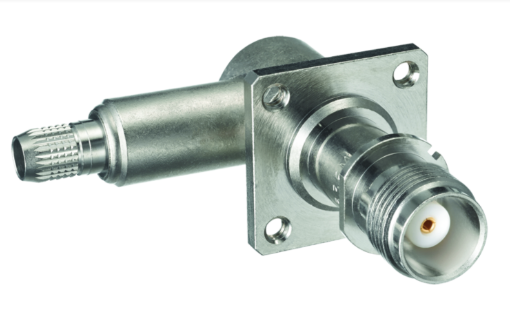

Winchester Interconnect 的 Kings-Win 键控射频连接器产品专为航空航天应用而设计,键控 TNC
插头连接器具有加长连接螺母，该螺母包含一个机加工平面和键控肋，提供 24 种不同的键控角度。
型号：
| 零件号 | 描述 | 频率 |
| 123-26-9 | TNC 插孔 | 15 GHz |
| 121-25-5 | TNC 面板插孔 | 15 GHz |
| 125-103-5 | TNC 插头 | 15 GHz |
| 122-55-9 | TNC 隔板千斤顶 | 15 GHz |
| 126-88-9 | TNC 插头 | 15 GHz |
| 41-921-2000-01 | TNC 插孔转 SMA JACK BLKHD | 15 GHz |
| 129-29-9 | TNC F-F 适配器 | 15 GHz |
| 125-98-9 | TNC 插头，六角 | 15 GHz |
| 129-22-9 | TNC 5F 分路器 | 15 GHz |
| 127-15 | TNC 面板插座 | 15 GHz |
| 126-58-9 | TNC 插头 | 15 GHz |
| 0122-E24-C1601N | TNC 隔板插座，压接附件 （RoHS） | 15 GHz |
| 121-52-9 | TNC 面板插孔，隔离接地 | 15 GHz |
| 129-16-9 | TNC 隔板适配器 | 15 GHz |
| 128-33-5 | TNC Cap & Chain | 15 GHz |
| 126-74-9 | TNC 插头 | 15 GHz |
| 0125-1-6 | TNC 插头 | 15 GHz |
| 127-26-9 | TNC PCB 插座 | 15 GHz |
| 0615-11-9 | TNC 75 欧姆插头，六角螺母 | 15 GHz |
| 126-73-9 | TNC 插头 | 15 GHz |
| 125-117-9 | TNC 插头 | 15 GHz |
| 0126-8-5 | TNC 插头 | 15 GHz |
| 125-92-9 | TNC 插头 | 15 GHz |
| 0125-4-2 | TNC 插头 | 15 GHz |
| 126-55-5 | TNC 插头，W/P 锥形手柄 | 15 GHz |
| 12803505 | TNC 帽和钢丝绳 | 15 GHz |
| 123-24-9 | TNC 插孔 | 15 GHz |
| 126-35-9 | TNC 插头 | 15 GHz |
| 121-35-9 | TNC 面板插孔 | 15 GHz |
| 129-6 M06 | TNC F-F-F 适配器 | 15 GHz |
| 129-23-9 | TNC F-F 面板适配器 | 15 GHz |
| 1949/11/9 | TNC （F） - TRT （F） 隔板适配器 | 15 GHz |
| 125-114-5 | TNC 插头 | 15 GHz |
| 1208-000-00702 号 | TNC Cap & Chain | 15 GHz |
| 0127-050-00401N | TNC 面板安装插座 | 15 GHz |
| 125-19-5 | TNC 插头 | 15 GHz |
| 125-104-5 | TNC 插头 | 15 GHz |
| 121-44-9 | TNC 面板插孔 | 15 GHz |
| 129-26-9 | TNC F-F 隔板适配器 | 15 GHz |
| 0128-10-29 | TNC 面板本体 | 15 GHz |
| 127-44 | TNC 面板插座 | 15 GHz |
| 1800-11 | TNC 20 dB 2 W 衰减器 | 15 GHz |
| 128-32-9 | TNC Cap & Chain | 15 GHz |
| 125-69-9 | TNC 插头 | 15 GHz |
| 125-76-5 | TNC 插头，W/P 锥形手柄 | 15 GHz |
| 1800-4 | TNC 3 dB 2 W 衰减器 | 15 GHz |
| 122-57-9 | TNC 隔板千斤顶 | 15 GHz |
| 126-54-5 | TNC 插头，W/P 锥形手柄 | 15 GHz |
| 127-36 | TNC 面板插座 | 15 GHz |
| 1800-10 | TNC 15 dB 2 W 衰减器 | 15 GHz |
| 126-14-5 | TNC 插头 | 15 GHz |
| 0125-1-3 | TNC 插头 | 15 GHz |
| 127-41 | TNC 面板插座 | 15 GHz |
| 012K-E00-C1801N | TNC 直角防旋转插头 （RoHS） | 15 GHz |
| 121-46-9 | TNC 面板插孔 | 15 GHz |
| 126-70-9 | TNC 插头 | 15 GHz |
| 0378-1-9 | TNC 极化插头 | 15 GHz |
| 127-45 | TNC 面板插座 | 15 GHz |
| 127-31-4 | TNC 带状线插座 | 15 GHz |
| 0379-6-9 | TNC （M） - （F） 极化适配器 | 15 GHz |
| 126-71-9 | TNC 插头 | 15 GHz |
| 126-68-5 | TNC 插头 | 15 GHz |
| 128-31-5 | TNC Cap & Chain | 15 GHz |
| 121-36-9 | TNC 面板插孔 | 15 GHz |
| 0125-4-1 | TNC 插头 | 15 GHz |
| 126-59-9 | TNC 插头 | 15 GHz |
| 122-37-9 | TNC 隔板千斤顶 | 15 GHz |
| 1800-6 | TNC 6 dB 2 W 衰减器 | 15 GHz |
| 375-13-9 | TNC 极化插头 | 15 GHz |
| 879-7-15 MA9 | TNC （F） - SMA （M） 适配器 | 15 GHz |
| 126-86-3 | TNC 插头 | 15 GHz |
| 0128-3-5 | TNC Cap & Chain | 15 GHz |
| 126-71-7 | TNC 插头 | 15 GHz |
| 375-14-9 | TNC 极化插头 | 15 GHz |
| 126-79-5 | TNC 插头 | 15 GHz |
| 879-8-8 M09 | TNC （M） - SMA （M） 适配器 | 15 GHz |
| 125-122-9 | TNC 插头 | 15 GHz |
| 121-39-7 | TNC 面板插孔 | 15 GHz |
| 125-96-9 | TNC 插头，六角 | 15 GHz |
| 125-88-9 | TNC 插头 | 15 GHz |
| 121-38-9 | TNC 面板插孔 | 15 GHz |
| 122-27-5 | TNC 隔板千斤顶，带锥形把手 | 15 GHz |
| 122-32-5 | TNC 隔板千斤顶，带锥形把手 | 15 GHz |
| 128-25-5 | TNC 帽和钢丝绳 | 15 GHz |
| 012K-000-C1601N | TNC 直型防旋转插头 （RoHS） | 15 GHz |
| 127-20-9 | TNC 面板插座 | 15 GHz |
| 127-25-5 | TNC PCB 插座 | 15 GHz |
| 0121-11-9 | TNC 面板插孔 | 15 GHz |
| 0374-024-00401R | TNC 极化隔板插孔 PCB 安装，50 欧姆 （RoHS） | 15 GHz |
| 125-95-9 | TNC 插头 | 15 GHz |
| 0879-6-8 | TNC （M） - SMA （F） 适配器 | 15 GHz |
| 123-23-9 | TNC 面板插孔 | 15 GHz |
| 122-56-5 | TNC 隔板千斤顶 | 15 GHz |
| 129-6 | TNC 隔板适配器 | 15 GHz |
| 879-7-8 M09 | TNC （F） - SMA （M） 适配器 | 15 GHz |
| 12803405 | TNC 帽和钢丝绳 | 15 GHz |
| 126-63-9 | TNC 插头，键控 | 15 GHz |
| 126-85-9 | TNC 插头 | 15 GHz |
| 125-101-9 | TNC 插头，六角 | 15 GHz |
| 0126-1-2 | TNC 插头，键控 | 15 GHz |
| 0611-1-9 | TNC 75 欧姆面板安装插孔 | 15 GHz |
| 125-57-9 | TNC 插头 | 15 GHz |
| 0124-024-00401R | TNC 50 欧姆隔板插孔，PCB 安装 | 15 GHz |
| 0125-1-1 | TNC 插头 | 15 GHz |
| 46-921-0000-00 | TNC 18GHZ 插头转 SMA 插孔适配器 | 15 GHz |
| 123-28-9 | TNC 插孔 | 15 GHz |
| 129-25-9 | TNC （F） - F （M） 适配器 | 15 GHz |
| 127-37 | TNC 面板插座 （RoHS） | 15 GHz |
| 125-86-1 | TNC 插头 | 15 GHz |
| 125-125-9 | TNC 插头 | 15 GHz |
| 128-17-5 | TNC 帽和钢丝绳 | 15 GHz |
| 0122-3-5 | TNC 隔板千斤顶 | 15 GHz |
| 125-67-5 | TNC 插头，W/P 锥形手柄 | 15 GHz |
| 0128-000-00701S | TNC Cap & Chain | 15 GHz |
| 121-39-9 | TNC 面板插孔 | 15 GHz |
| 121-54-101 | TNC 面板插孔 | 15 GHz |
| 121-37-9 | TNC 面板插孔 | 15 GHz |
| 879-6-15 MA9 | TNC （M） - SMA （F） 适配器 | 15 GHz |
| 41-921-3500-00 | TNC 插孔转 SMA JACK SMA BLKHD | 15 GHz |
| 127-19-9 | TNC 面板插座 | 15 GHz |
| 125-91-9 | TNC 插头 | 15 GHz |
| 129-4 | TNC F-M-F 适配器 | 15 GHz |
| 351-590-0000Y | TNC 插头 - SMA 插孔适配器 | 15 GHz |
| 0126-12-5 | TNC 插头 | 15 GHz |
| 125-126-9 | TNC 插头，六角 | 15 GHz |
| 125-89-9 | TNC 插头 | 15 GHz |
| 121-40-9 | TNC 面板插孔，隔离接地 | 15 GHz |
| 759-22-7 | TNC - BNC 适配器 | 15 GHz |
| 125-105-9 | TNC 插头 | 15 GHz |
| 123-27-9 | TNC 插孔 | 15 GHz |
| 0127-050-00402 | TNC 面板安装插座，4 件套连接器套件 | 15 GHz |
| 879-9-8 M09 | TNC （F） - SMA （F） 适配器 | 15 GHz |
| 125-95-7 | TNC 插头 | 15 GHz |
| 126-69-5 | TNC 插头 | 15 GHz |
| 0375-12-7 | TNC 插头 | 15 GHz |
| 123-22-5 | TNC 插孔 | 15 GHz |
| 121-31-5 | TNC 面板插孔 | 15 GHz |
| 126-64-9 | TNC 插头 | 15 GHz |
| 0126-4-1 | TNC 插头，键控 | 15 GHz |
| 121-45-9 | TNC 面板插孔 | 15 GHz |
| 125-58-9 | TNC 插头 | 15 GHz |
| 1800-7 | TNC 10 dB 2 W 衰减器 | 15 GHz |
| 125-94-9 | TNC 插头，六角 | 15 GHz |
主要特点
带键控法兰的加长本体
设计包含的组件减少多达 50%
与其他连接器选项相比，快速端接
焊接中心触点
焊套，用于端接镀银铜箔和编织层
使用标准扳手拧紧在一起的螺纹前后主体
技术规格阻抗：50 欧姆
频率：DC 至 18 GHz
VSWR：1.17 最大直流至 18 GHz
插入损耗：最大 0.06 x √f (GHz) dB
温度范围：-65 C 至 +165 C
本体材料：不锈钢焊料
触点材料：黄铜(公)/铍铜(母)
绝缘体：PTFE
耐用性： 至少 500 次循环
