RFCI RFSL2859D插入式法兰安装环形隔离器3.3-3.8GHz

发布时间：2025-04-24 09:01:33     浏览：775

　　RFSL2859D 是RFCI插入式法兰安装环形隔离器(CW Isolator)，主要用于射频和微波通信系统中，以保护设备免受反射信号的影响。

RFCI RFSL2859D插入式法兰安装环形隔离器3.3-3.8GHz

　　电气规格

　　频率范围：3300MHz 至 3800MHz

　　插入损耗(In-Out dB)：典型值 < 0.25 dB，最大值 0.35 dB

　　隔离度(Out-In dB)：最小值 20 dB，典型值 > 23 dB

　　所有端口的回波损耗(dB)：最小值 20 dB，典型值 > 23 dB

　　FWD IMD(2T)：在5MHz间隔下的三阶互调失真，典型值 W per T

　　端口间距(dBc)：典型值 > 23 dBc

　　功率和温度等级

　　最大正向功率(Forward PWR Peak/CW)：1000/100W

　　最大反向功率(Reverse PWR Peak/CW)：1000/20W

　　终端额定值：20W

　　工作温度范围：-40至+85°C

　　存储温度范围：-40至+95°C

　　引脚尺寸：1.00(.040)英寸 x 3.0(.121)英寸 x .20(.008)英寸

　　最大隔离器法兰：+85°C

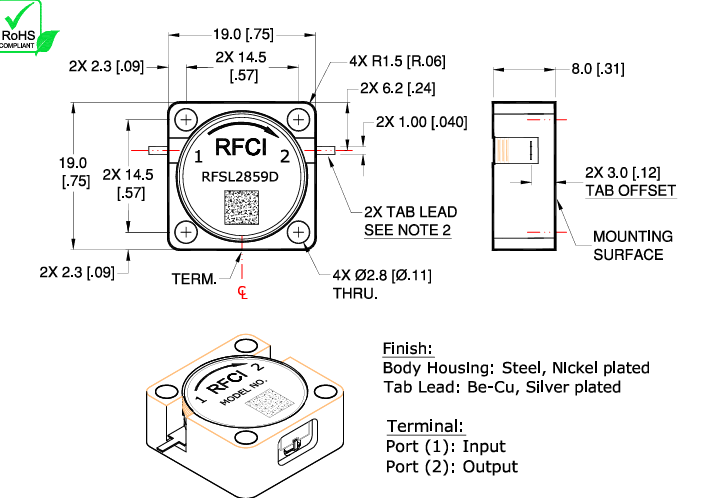

　　产品外观和尺寸

　　尺寸：19.0mm x 19.0mm x 8.0mm

　　安装孔：4个直径为2.8mm的通孔

　　引脚：2个引脚，标记为1(RF输入)和2(RF输出)

　　材料：

　　外壳：钢制，镀镍

　　引脚：铍铜，镀银

RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市立维创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
