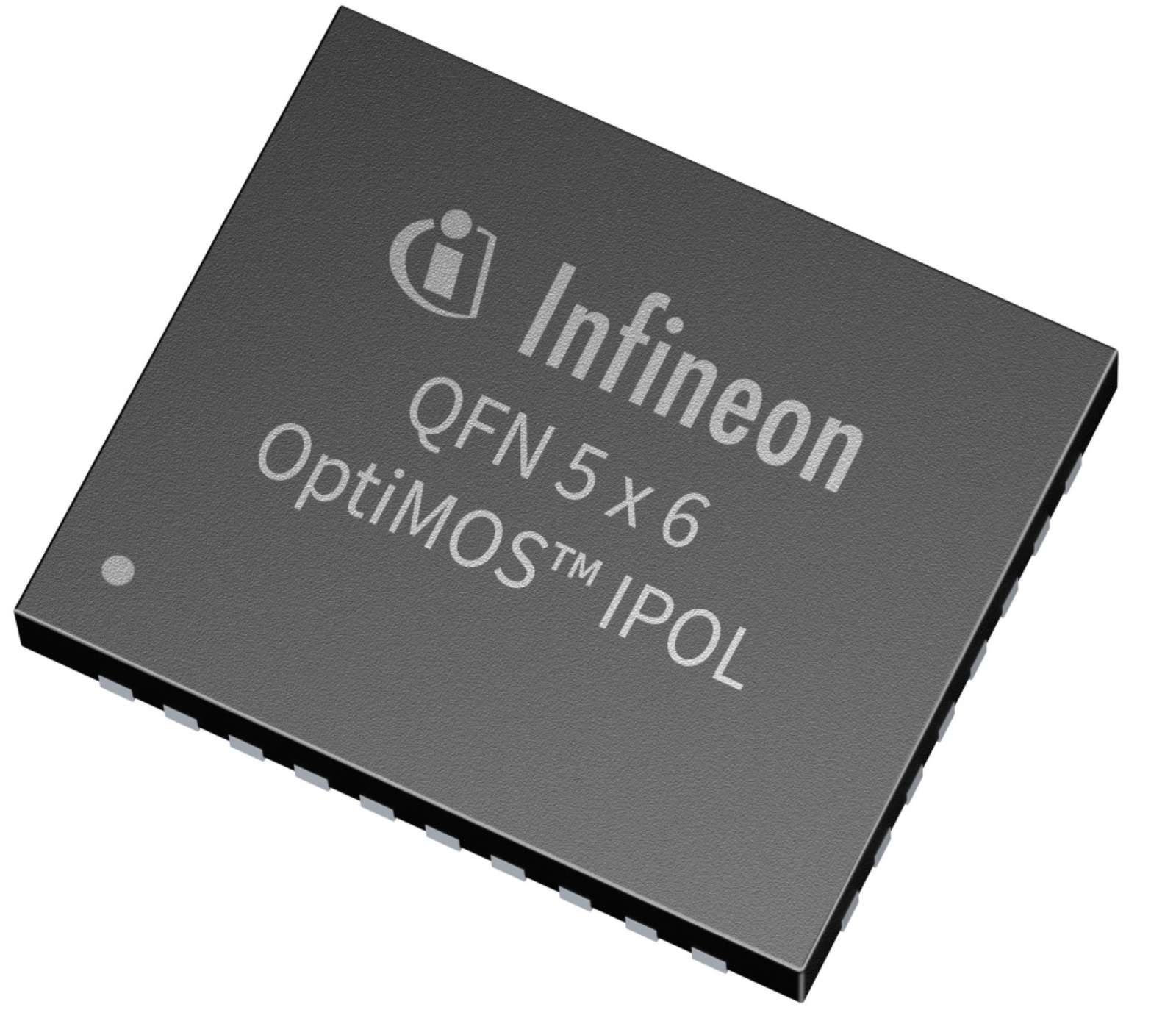

OptiMOS? IPOL 单电压同步降压稳压器 40 A，带 PMBus 接口
TDA38740 OptiMOS? IPOL 是一款易于使用、完全集成且高效的同步降压稳压器，具有 PMBus 接口，支持高达 40 A 的电流。
该器件采用英飞凌的 FAST 恒定导通时间引擎，可实现出色的瞬态响应。它使用英飞凌的XDP? Designer GUI轻松配置，配置可以存储在片上存储器中。
功能概要
宽输入电压范围：3.0 V 至 17 V采用外部 Vcc
输出电压范围：0.25 V 至 5 V，基于输出反馈分压器网络
增强了发动机的稳定性，使用陶瓷电容器稳定，无需外部补偿
可选的强制连续导通模式和二极管仿真，可提高轻负载效率
可编程开关频率范围：400 kHz - 2 MHz，步长为 200 kHz，不包括 1600 kHz
单调启动，具有可选的软启动时间和增强的预偏置启动
具有八种可选设置的热补偿内部过流保护
PMBus 系统接口，用于报告温度、电压、电流和功率遥测
对单个映像配置文件的 USER 部分进行多次编程，最多 16 次写入
数字可编程负载线，无需外部元件
热关断
工作温度：-40°C < Tj < 125°C
小尺寸：5mm x 6mm PQFN
无铅、无卤素，符合 RoHS2 豁免 7a
引脚可编程输出电压，开关频率/模式选择，具有 16 种独特的可选设置
好处
易于使用的快速恒定导通时间PWM引擎
高效率和高功率密度
精确的输出电压调节
卓越的瞬态响应
潜在应用
电信&数据通信
基站
FPGA 电源
存储
参数
| 参数 | TDA38740-0000 |
|---|---|
| 设计工具 | 是的 |
| 启用 （=禁止） | 是的 |
| 家庭 | OptiMOS? IPOL |
| Iout max | 40 安培 |
| 工业 24V 输入 | 不 |
| 输入电压最小值 max | 4.5 伏 17 V |
| 内部偏置 LDO | 是的 |
| 湿度敏感度等级 | 2 |
| 输出数量 | 1 |
| 在线模拟 | 是的 |
| 输出电压最小值 max | 0.25 伏 5 V |
| 过压保护 | 是的 |
| 包 | PG-IQFN-36-3型 |
| 电源良好 | 是的 |
| 产品分类 | 数字：PMBus |
| 资格 | 工业 |
| 调节器类型 | 单路输出 |
| 开关频率最小值 max | 400 赫兹 2000 赫兹 |
| 科技 | 快速恒定导通时间 |
| 拓扑学 | 麚 |
| 类型 | 单相 |
