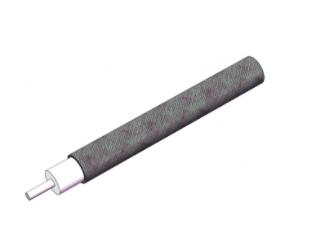

EZ Form半刚性电缆M17/130-00009

发布时间：2022-08-10 17:08:58 浏览：1223

EZ Form供应27根满足MIL-DTL-17标准化的铜和铝保护套半刚性电缆。M17/130-00009电缆满足或超过Mil产品规格，并有多种规格尺寸饰面板可供选择。

为防止氧化，EZ Form建议将M17/130-00009维持在其原始封装中，并把它保存在干燥的温度可控环境中直到应用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

1 (8).jpg

方面	单位	M17/130-00009 版本 F2
外导体直径	in	.141*
外导体直径	mm	3.58*
中心导体直径	in	0.0362
中心导体直径	mm	0.92
介电直径	in	0.1175
介电直径	mm	2.98

材料
外导体	铝
外导体电镀	Tin
电介质	聚四氟乙烯
中心导体	SPCW
符合 RoHS 标准	YES

机械特性
温度范围 °C	°C	-40 至 +125
内弯曲半径（最�。�	in	1.25
内弯曲半径（最�。�	mm	3.18
重量	lbs / 100ft	2.05
重量	kg / 100m	3.05

电气特性
标称阻抗	欧姆	50.0 +/- 1.0
传播速度	-	69.5%
屏蔽效能	Db	>165
耐电压	VRMS @ 60 赫兹	5000
连续工作电压	VRMS 最大值	1900
最大工作频率	GHz	20
衰减（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
