M3018调谐器Focus Microwaves

发布时间：2024-05-29 09:13:18     浏览：1353

　　Focus Microwaves推出的M3018调谐器是Delta系列中的一款机电调谐器，专为高频率晶圆测量设计。该调谐器的频率范围为1.8至30GHz，采用3.5mm连接器类型，高VSWR为50:1，谐波调谐范围为10:1-100:1，最大功率为47W(CW)，重复性为-40/-50dB，重量为27磅，长度为20.6英寸。

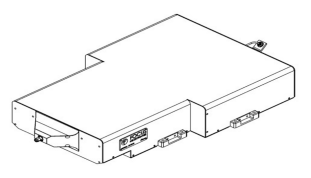

M3018调谐器Focus Microwaves

ModelFreg.Range
(GHz		Connector
Type		VSWRMaximum Power**
(W,CW)		Repeatability
(min,dB/typical,dB)		Weight
(lbs)		Length
(in)
High VSWR*Harmonic tuning
M30181.8-303.5mm50:110:1-100:147-40/-502720.6

　　该调谐器采用低剖面结构，专为在晶圆上进行负载拉测量优化设计，可放置在晶圆周边，与探针尖端和调谐器之间实现直接连接，消除所有可能的插入损耗。这种革命性的调谐器设计使工程师能够实现理想的调谐范围，并将调谐器的占地面积和重量显著减少。

　　DELTA调谐器默认配置为DUT侧公连接器和Source/Load侧母连接器，也可以根据客户需求提供不同的配置。产品尺寸为长度20.602英寸，宽度13.009英寸，高度3.342英寸。

　　这款调谐器适用于需要高精度、高重复性和大调谐范围的高频应用场景。

相关推荐：

Focus Microwaves晶圆上三角调谐器

更多Focus Microwaves 相关产品信息可咨询立维创展。
